میکروتیک hAP ac 2

معرفی روتر MikroTik hAP ac²

میکروتیک hAP ac² با کد محصول RBD52G-5HacD2HnD-TC یک روتر بی‌سیم دو بانده از محصولات MikroTik است که برای شبکه‌های خانگی، دفاتر اداری، فروشگاه‌ها و محیط‌های کاری کوچک طراحی شده است. این دستگاه با بهره‌گیری از پردازنده چهار هسته‌ای ARM، پنج پورت گیگابیتی، دو رادیوی بی‌سیم مستقل و سیستم‌عامل RouterOS، امکانات متنوعی برای مدیریت و مسیریابی ترافیک شبکه فراهم می‌کند.

ترکیب ارتباط بی‌سیم در دو باند 2.4 و 5 گیگاهرتز با پورت‌های Gigabit Ethernet باعث شده این مدل برای شبکه‌هایی که به اتصال هم‌زمان تجهیزات کابلی و بی‌سیم نیاز دارند، کاربردی باشد.

مشخصات فنی اصلی

مدل دستگاه: RBD52G-5HacD2HnD-TC

پردازنده: Qualcomm IPQ-4018 چهار هسته‌ای

فرکانس پردازنده: 488 تا 896 مگاهرتز

حافظه RAM: 128 مگابایت

حافظه ذخیره‌سازی: 16 مگابایت Flash

پورت شبکه: 5 عدد Gigabit Ethernet

شبکه بی‌سیم: Dual Band، فرکانس 2.4 و 5 گیگاهرتز

حداکثر نرخ داده وایرلس: 300Mbps در 2.4GHz و 867Mbps در 5GHz

درگاه USB: یک درگاه USB 2.0 Type-A

سیستم‌عامل: MikroTik RouterOS، مجوز Level 4

پردازنده و سخت‌افزار داخلی

hAP ac² از پردازنده چهار هسته‌ای Qualcomm IPQ-4018 با معماری ARM 32-bit استفاده می‌کند. فرکانس کاری پردازنده در محدوده 488 تا 896 مگاهرتز قرار دارد و با توجه به شرایط کاری تنظیم می‌شود.

ساختار چند هسته‌ای پردازنده امکان اجرای هم‌زمان وظایفی مانند مسیریابی بسته‌ها، پردازش NAT، اعمال قوانین فایروال، مدیریت ارتباطات بی‌سیم و اجرای سرویس‌های RouterOS را فراهم می‌کند.

این دستگاه دارای 128MB RAM و 16MB حافظه Flash است. حافظه RAM برای اجرای سیستم‌عامل و پردازش سرویس‌های شبکه استفاده می‌شود و حافظه Flash فضای ذخیره‌سازی سیستم‌عامل و فایل‌های پیکربندی را فراهم می‌کند.

فناوری بی‌سیم دو بانده AC1200

این روتر از دو رابط رادیویی مستقل در باندهای فرکانسی 2.4 و 5 گیگاهرتز پشتیبانی می‌کند. در باند 2.4 گیگاهرتز، استانداردهای 802.11b/g/n و در باند 5 گیگاهرتز، استانداردهای 802.11a/n/ac قابل استفاده هستند.

حداکثر نرخ داده تئوری در باند 2.4 گیگاهرتز برابر با 300 مگابیت بر ثانیه و در باند 5 گیگاهرتز برابر با 867 مگابیت بر ثانیه است. به همین دلیل این مدل در رده بی‌سیم AC1200 قرار می‌گیرد.

هر دو رابط بی‌سیم از ساختار 2x2 MIMO استفاده می‌کنند. این فناوری امکان انتقال چند جریان فضایی را فراهم می‌کند و می‌تواند در شرایط رادیویی مناسب، بهره‌وری ارتباط بی‌سیم را افزایش دهد.

آنتن‌های داخلی دستگاه دارای بهره اسمی 2.5dBi هستند. باند 2.4 گیگاهرتز برای اتصال تجهیزات متنوع و باند 5 گیگاهرتز برای استفاده از نرخ انتقال داده بالاتر در محیط مناسب کاربرد دارد.

فعالیت هم‌زمان دو باند امکان اتصال دستگاه‌های سازگار به فرکانس مناسب را فراهم می‌کند. نرخ واقعی ارتباط به فاصله، تداخل فرکانسی، قدرت سیگنال، قابلیت کلاینت و شرایط محیطی بستگی دارد.

پنج پورت Gigabit Ethernet

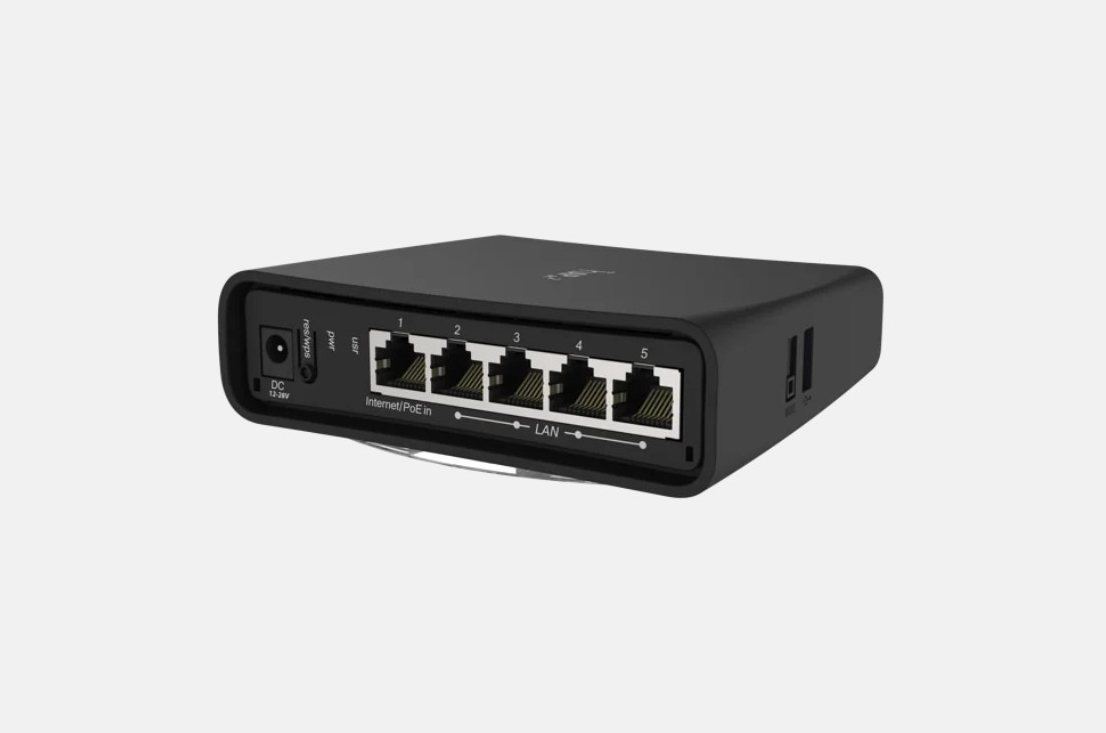

hAP ac² به پنج پورت اترنت با سرعت 10/100/1000Mbps مجهز است. این پورت‌ها برای اتصال کامپیوتر، سرور، سوئیچ، اکسس‌پوینت، دوربین تحت شبکه و سایر تجهیزات کابلی مورد استفاده قرار می‌گیرند.

سرعت گیگابیتی پورت‌ها برای انتقال فایل در شبکه داخلی، اتصال به سرور و ارتباط با تجهیزات سازگار مناسب است. در مقایسه با پورت‌های Fast Ethernet، رابط‌های گیگابیتی ظرفیت اسمی بیشتری برای انتقال داده فراهم می‌کنند.

پورت ether1 علاوه بر انتقال داده، از قابلیت Passive PoE In پشتیبانی می‌کند. این ویژگی امکان تأمین برق دستگاه از طریق کابل شبکه را با استفاده از منبع تغذیه سازگار فراهم می‌کند.

قابلیت‌های Bridge و VLAN در RouterOS نیز امکان تفکیک منطقی شبکه و پیکربندی ارتباط میان پورت‌ها را متناسب با نیاز شبکه فراهم می‌کنند.

درگاه USB 2.0

این دستگاه دارای یک درگاه USB 2.0 Type-A است که برای اتصال تجهیزات جانبی سازگار استفاده می‌شود. حداکثر جریان خروجی اعلام‌شده برای این درگاه یک آمپر است.

بر اساس سازگاری تجهیز و نسخه RouterOS، می‌توان از حافظه USB یا برخی مودم‌های سازگار برای سناریوهای مشخص شبکه استفاده کرد. امکانات قابل دسترس به نوع تجهیز متصل‌شده و پشتیبانی نرم‌افزاری بستگی دارد.

سیستم‌عامل RouterOS و امکانات مدیریتی

hAP ac² از سیستم‌عامل MikroTik RouterOS با مجوز Level 4 استفاده می‌کند. RouterOS مجموعه‌ای از ابزارهای مدیریتی و قابلیت‌های مسیریابی را در اختیار مدیر شبکه قرار می‌دهد.

امکاناتی مانند DHCP Server، DHCP Client، DNS، NAT، Firewall، Routing، Bridge، VLAN و ابزارهای نظارت بر وضعیت رابط‌های شبکه در پیکربندی دستگاه قابل استفاده هستند.

مدیریت روتر از طریق WinBox، رابط وب و خط فرمان امکان‌پذیر است. مدیر شبکه می‌تواند آدرس‌دهی IP، قوانین دسترسی، تنظیمات وایرلس، سرویس‌های شبکه و مسیرهای ارتباطی را بر اساس نیاز خود پیکربندی کند.

مسیریابی، NAT و مدیریت پهنای باند

این روتر می‌تواند به‌عنوان Gateway شبکه برای برقراری ارتباط میان شبکه داخلی و اینترنت استفاده شود. قابلیت NAT امکان اشتراک‌گذاری یک اتصال اینترنتی بین چندین دستگاه داخلی را فراهم می‌کند.

فایروال RouterOS امکان تعریف قوانین کنترلی بر اساس آدرس IP، پورت، پروتکل و وضعیت اتصال را فراهم می‌کند. این قوانین برای مدیریت ترافیک ورودی، خروجی و عبوری قابل استفاده‌اند.

با استفاده از ابزارهای مدیریت صف و پهنای باند می‌توان محدودیت‌های مشخصی برای نرخ انتقال داده یا مصرف کاربران تعریف کرد. عملکرد واقعی به تعداد قوانین، حجم ترافیک و پیچیدگی تنظیمات وابسته است.

شتاب‌دهی سخت‌افزاری IPsec

hAP ac² از شتاب‌دهی سخت‌افزاری برای عملیات رمزنگاری IPsec پشتیبانی می‌کند. این قابلیت بخشی از پردازش رمزنگاری را به سخت‌افزار سازگار واگذار می‌کند و می‌تواند بار پردازنده را در ارتباطات رمزگذاری‌شده کاهش دهد.

IPsec در سناریوهایی مانند اتصال امن بین دو شبکه، ارتباط شعب سازمانی و ایجاد تونل‌های رمزگذاری‌شده کاربرد دارد. کارایی نهایی به الگوریتم رمزنگاری، اندازه بسته‌ها، تنظیمات فایروال و میزان بار هم‌زمان روتر وابسته است.

تغذیه و مصرف انرژی

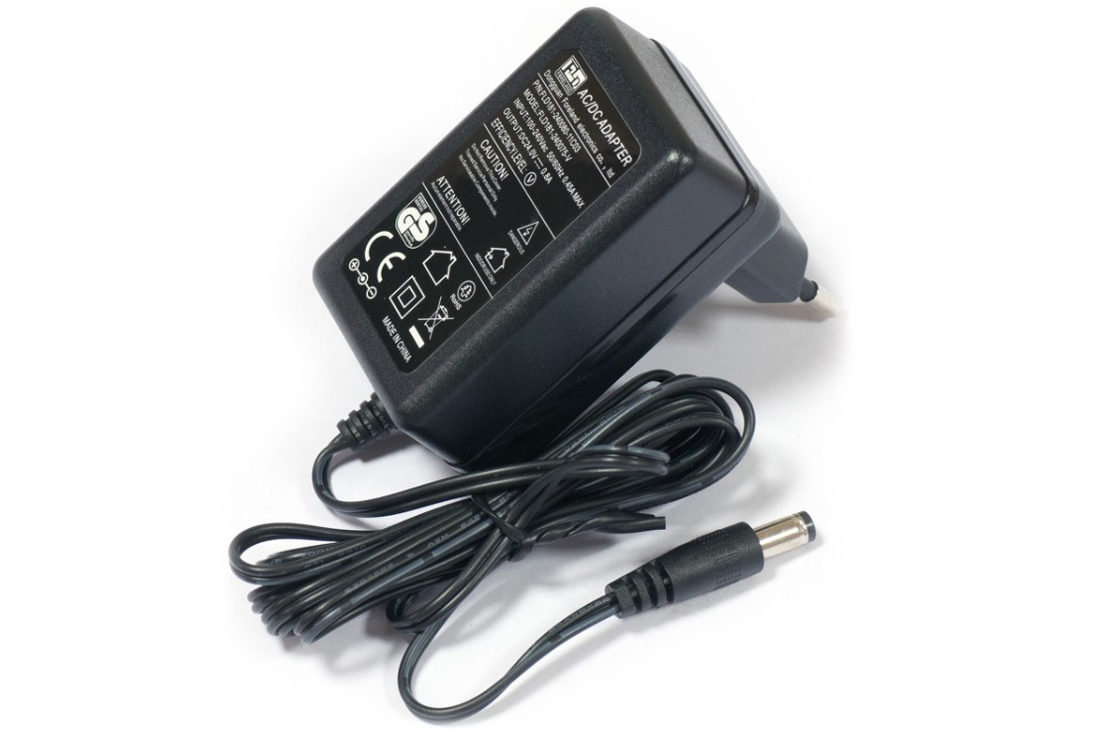

این مدل از طریق جک DC یا ورودی Passive PoE روی پورت ether1 تغذیه می‌شود. محدوده ولتاژ ورودی جک DC برابر 12 تا 30 ولت و محدوده ورودی Passive PoE برابر 18 تا 28 ولت است.

حداکثر توان مصرفی اعلام‌شده برای دستگاه حدود 21 وات است. حداکثر مصرف بدون تجهیزات متصل به USB نیز حدود 16 وات اعلام شده است. مصرف واقعی با توجه به بار پردازشی، فعالیت رادیوها و تجهیزات جانبی تغییر می‌کند.

Passive PoE با استانداردهای 802.3af/at یکسان نیست؛ بنابراین هنگام انتخاب منبع تغذیه یا سوئیچ PoE باید ولتاژ خروجی و نوع تغذیه با مشخصات دستگاه مطابقت داشته باشد.

طراحی بدنه و نصب

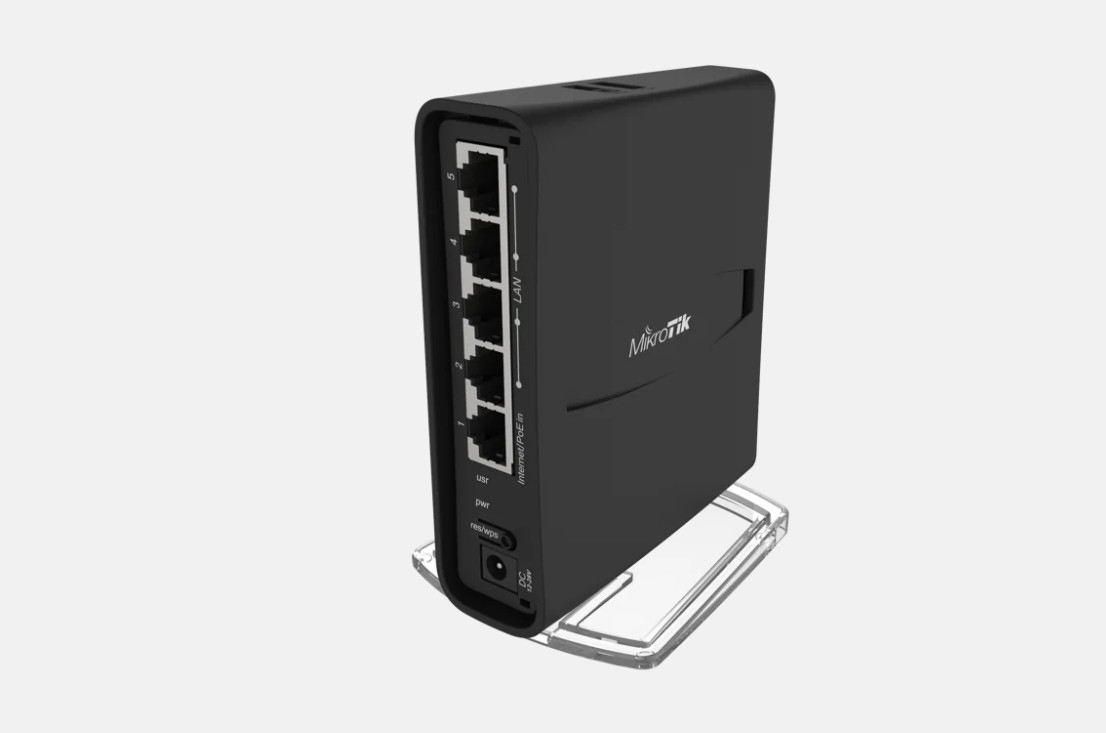

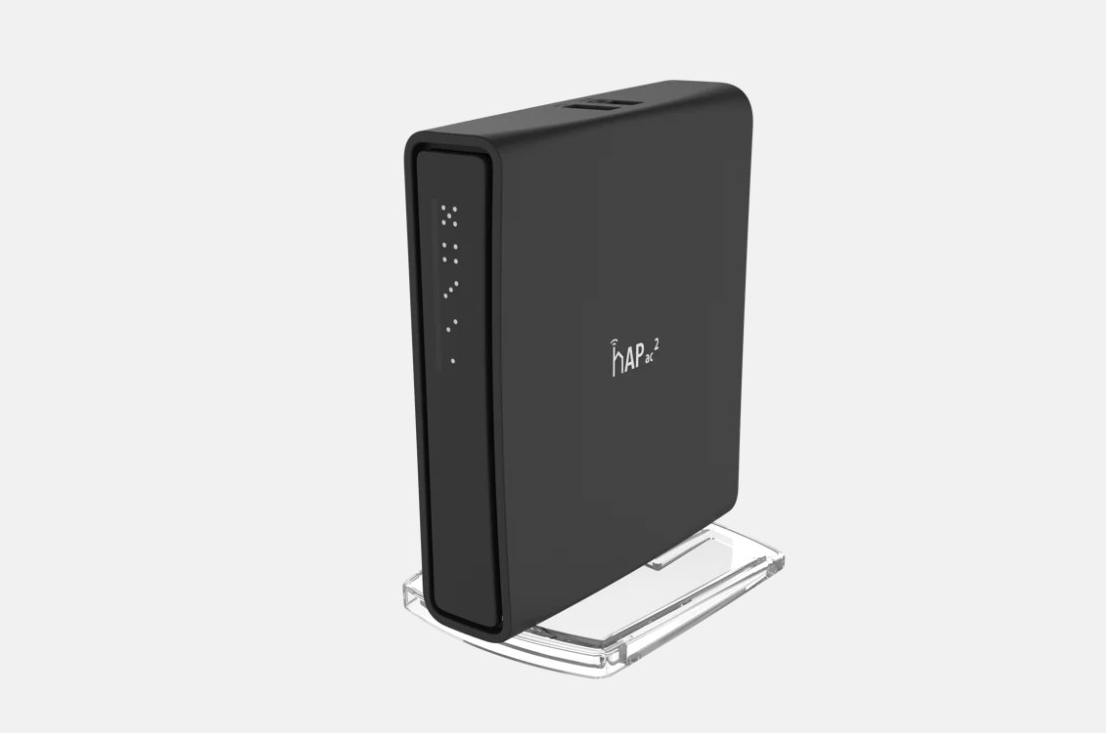

ابعاد تقریبی hAP ac² برابر با 119 × 98 × 34 میلی‌متر است. بدنه جمع‌وجور دستگاه امکان قرارگیری روی میز یا نصب در محیط‌های کاری کوچک را فراهم می‌کند.

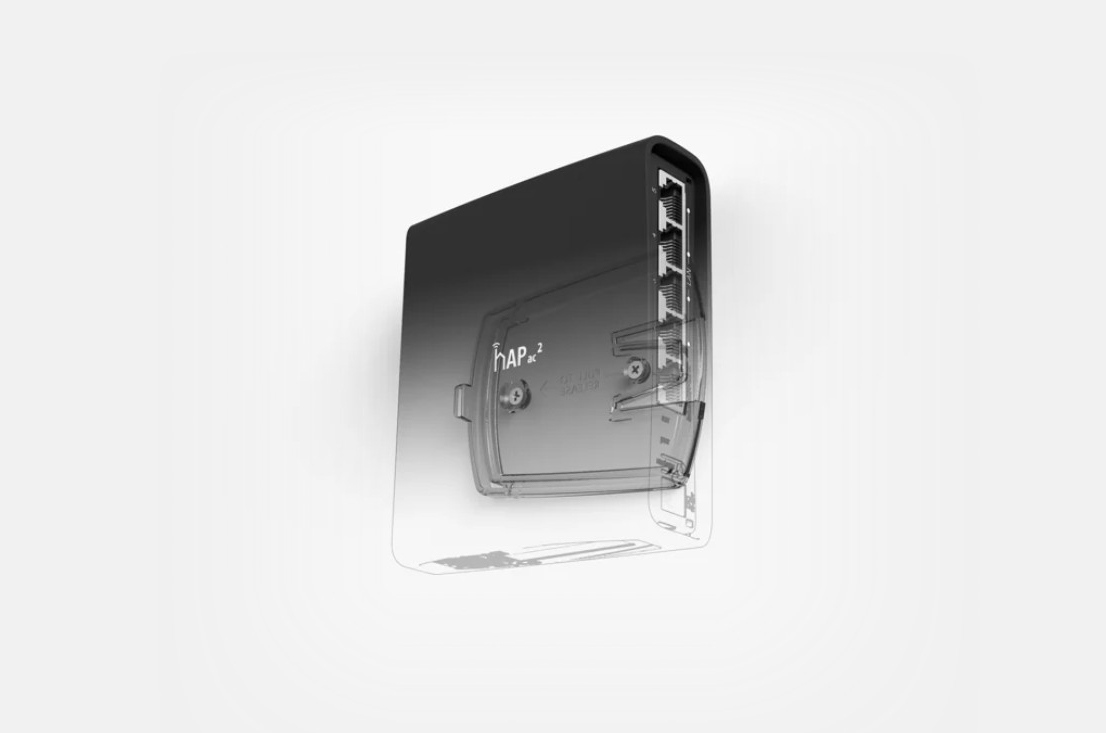

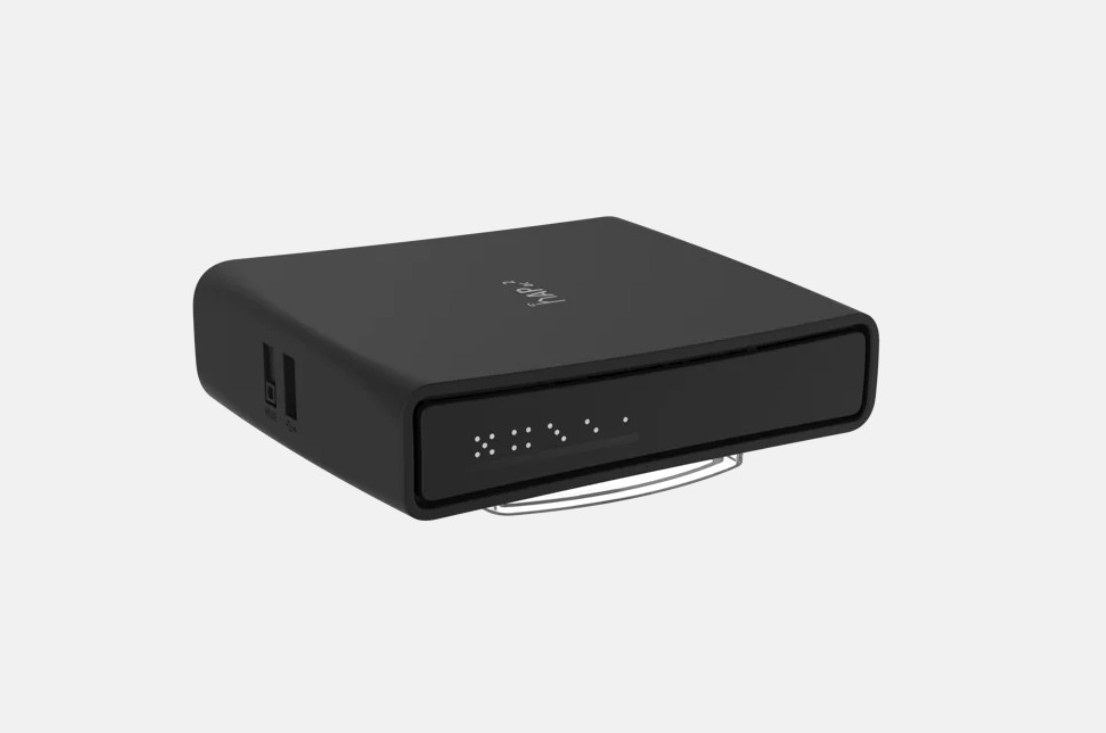

طراحی بدون فن، نیاز به قطعات متحرک برای خنک‌سازی را برطرف می‌کند. همچنین امکان نصب عمودی یا افقی و استفاده از مجموعه نصب دیواری، انعطاف بیشتری در جانمایی دستگاه در اختیار کاربر قرار می‌دهد.

کاربردهای MikroTik hAP ac²

این روتر برای شبکه‌های خانگی، دفاتر اداری، فروشگاه‌ها و محیط‌هایی که به ارتباط بی‌سیم دو بانده و پورت‌های گیگابیتی نیاز دارند، قابل استفاده است.

hAP ac² می‌تواند به‌عنوان روتر اینترنت، Gateway، اکسس‌پوینت بی‌سیم یا تجهیزی برای اتصال شبکه‌های داخلی مورد استفاده قرار گیرد. قابلیت‌های RouterOS نیز امکان پیاده‌سازی سناریوهای مختلف شبکه را فراهم می‌کنند.

این مدل برای تمرین مفاهیم IP Addressing، DHCP، NAT، Firewall، Routing، VLAN، مدیریت پهنای باند و برخی سناریوهای VPN نیز کاربرد دارد.

جمع‌بندی

MikroTik hAP ac² یک روتر دو بانده مجهز به پردازنده چهار هسته‌ای Qualcomm IPQ-4018، حافظه RAM با ظرفیت 128 مگابایت، حافظه Flash با ظرفیت 16 مگابایت، پنج پورت Gigabit Ethernet و یک درگاه USB 2.0 است.

پشتیبانی از Wi-Fi 4 در باند 2.4 گیگاهرتز و Wi-Fi 5 در باند 5 گیگاهرتز، نرخ داده تئوری 300 و 867 مگابیت بر ثانیه و قابلیت فعالیت هم‌زمان دو رادیو، امکانات ارتباط بی‌سیم متنوعی در اختیار کاربران قرار می‌دهد.

در کنار این ویژگی‌ها، قابلیت Passive PoE In، شتاب‌دهی سخت‌افزاری IPsec و امکانات RouterOS برای مدیریت مسیریابی، فایروال، NAT و پهنای باند، این دستگاه را برای شبکه‌های خانگی و اداری کوچک به گزینه‌ای قابل استفاده تبدیل می‌کنند.
